Стенды для поверки индикаторов
Метрологическое оборудование для высокоточной калибровки и проверки погрешностей измерительных приборов
Метрологическое оборудование для высокоточной калибровки и проверки погрешностей измерительных приборов
Стенды для поверки индикаторов — это специализированные контрольные установки, предназначенные для проверки точности, определения погрешности показаний и калибровки индикаторов часового типа, электронных головок и других приборов с малым диапазоном перемещения. Регулярная поверка на стенде является обязательным требованием метрологических служб для подтверждения пригодности инструмента к эксплуатации и соответствия заявленному классу точности.
Принцип работы стенда основан на создании эталонного перемещения измерительного наконечника с помощью высокоточного микрометрического или винтового механизма. Показания проверяемого индикатора сравниваются с эталонным значением, задаваемым механизмом стенда, что позволяет выявить любую погрешность на разных участках шкалы. Конструкция оборудования обеспечивает жесткую фиксацию прибора, исключая вибрации и перекосы, которые могут исказить результат. Применение поверочных стендов гарантирует достоверность контроля на производстве и исключает использование ушедших в брак измерительных инструментов.

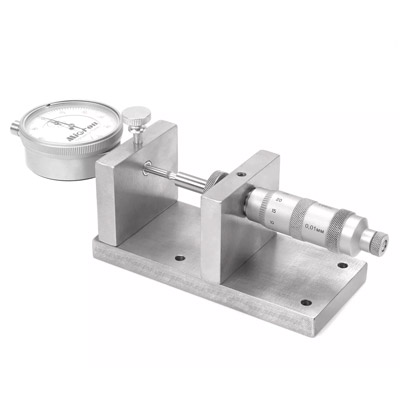

Стенд для поверки индикаторов часового типа — это базовое метрологическое оборудование, предназначенное для определения погрешности показаний классических стрелочных приборов. Установка позволяет плавно задавать эталонное перемещение штока и сравнивать его с показаниями проверяемого индикатора на всем протяжении шкалы.
Оснащенный прецизионным микрометрическим винтом, стенд обеспечивает дискретность перемещения до 0,01 мм, что позволяет выявлять абсолютную и относительную погрешность, а также вариацию показаний. Жесткая чугунная станина и надежные узлы фиксации исключают вибрации и смещения в процессе работы, гарантируя достоверность результатов поверки.
| Характеристика | Значение |
| Тип оборудования | Стенд для поверки индикаторов часового типа |
| Диапазон задаваемого перемещения | 0 – 25 мм |
| Дискретность микрометрической подачи | 0.01 мм |
| Погрешность микрометрической головки | ± 2 мкм |
| Диаметр посадочного гнезда | Φ 8 мм (стандартный) / Φ 28 мм (с переходной втулкой) |
| Материал основания | Чугун / Сталь |
| Особенности | Жесткая фиксация прибора, проверка на всем диапазоне шкалы, защита от вибраций |

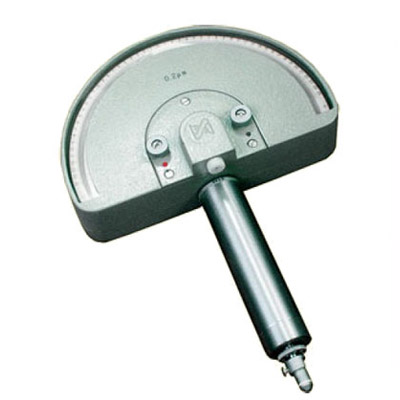

Оптикатор-компаратор — это метрологическая установка высшего класса, предназначенная для поверки и калибровки высокоточных измерительных головок, электронных индикаторов и интерферометров. Отличительной особенностью стенда является использование оптической системы отсчета (плоскопараллельных концевых мер или интерференционного метода) вместо механического микрометра, что позволяет задавать эталонное перемещение с нанометровым разрешением.
Стенд позволяет проверять приборы с дискретностью 0.1 мкм и 0.01 мкм, выявляя мельчайшие отклонения от номинала, которые невозможно зафиксировать на механических стендах. Установка оснащена массивным виброизолирующим основанием и защитным кожухом для исключения влияния воздушных потоков и температуры окружающей среды.
| Характеристика | Значение |
| Тип оборудования | Оптикатор-компаратор для поверки прецизионных головок |
| Метод создания эталонного перемещения | Оптический (с применением концевых мер длины) |
| Диапазон задаваемого перемещения | 0 – 10 мм |
| Разрешение оптического отсчета | 0.05 мкм |
| Погрешность задания перемещения | ± 0.1 мкм |
| Объект поверки | Индикаторы с дискретностью 0.1 мкм, измерительные головки, оптиметры |
| Особенности | Субмикронная точность, защита от вибраций и температурных колебаний |

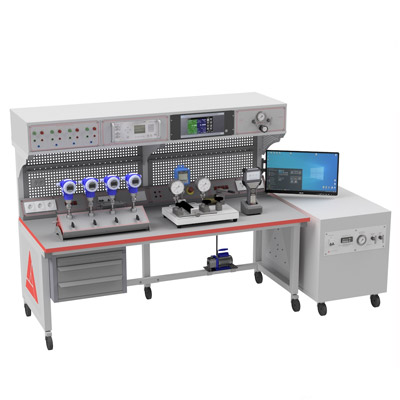

Автоматизированный стенд поверки — это современная измерительная установка, в которой роль оператора сведена к минимуму. Вместо ручного вращения микрометрического винта, перемещение измерительного штока осуществляется прецизионным шаговым двигателем по заданной программе. Оператор закрепляет прибор, запускает тест в программном обеспечении, а стенд сам проходит все контрольные точки с заданным шагом.
Оптический или индуктивный датчик стенда считывает эталонное перемещение, а камера или датчик фиксируют показания проверяемого индикатора. ПО автоматически рассчитывает погрешности, строит графики отклонений и формирует печатный протокол поверки. Это исключает субъективные ошибки считывания, значительно ускоряет процесс массовой поверки и идеально подходит для крупных метрологических центров.
| Характеристика | Значение |
| Тип оборудования | Автоматизированный стенд поверки индикаторов |
| Привод перемещения | Шаговый двигатель с линейной направляющей |
| Диапазон задаваемого перемещения | 0 – 50 мм |
| Дискретность перемещения | 0.1 мкм |
| Погрешность задания перемещения | ± 0.5 мкм |
| Управление | Через ПК (USB), специализированное ПО для поверки |
| Особенности | Полностью автоматический цикл, автоформирование протокола поверки, исключение влияния оператора |
