Системы передачи измерительных данных
Комплексные решения для автоматизации сбора, беспроводной передачи и интеграции результатов измерений
Комплексные решения для автоматизации сбора, беспроводной передачи и интеграции результатов измерений
Системы передачи измерительных данных — это специализированное аппаратно-программное обеспечение, предназначенное для создания единого информационного пространства между ручным измерительным инструментом и цифровыми рабочими местами оператора. Их главная задача — полностью исключить ручной ввод данных, минимизировать влияние человеческого фактора и обеспечить формирование достоверных электронных протоколов контроля в режиме реального времени.
Современные системы поддерживают различные способы связи: радиоканальную передачу на частоте 2.4 ГГц, классический Bluetooth, а также проводные интерфейсы USB и RS-232. Это позволяет интегрировать в единую сеть микрометры, штангенциркули, индикаторы и твердомеры разных типов. Поступающие с приборов данные автоматически распознаются специализированным программным обеспечением и безошибочно импортируются в таблицы Excel, базы данных или системы управления качеством предприятия. Внедрение таких систем кардинально повышает производительность труда, исключает ошибки при перепечатывании показаний и позволяет мгновенно отслеживать статистику производственного процесса.

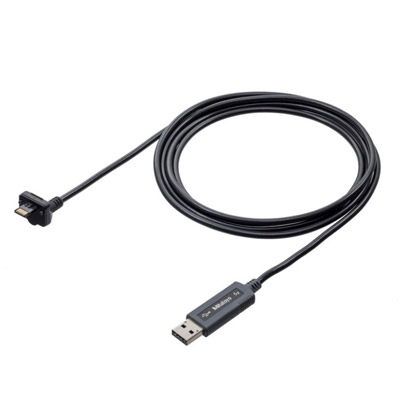

Интерфейсный кабель Digimatic — USB — это специализированный шнур, предназначенный для подключения измерительного инструмента, оснащенного цифровым выходом формата Digimatic, к стандартному USB-порту компьютера. Кабель позволяет мгновенно передавать результаты измерений в специализированное ПО или напрямую в ячейки таблицы Excel нажатием кнопки на приборе.
Это самое простое и надежное решение для автоматизации сбора данных на стационарных рабочих местах. Использование кабеля исключает ошибки при перепечатывании показаний и значительно ускоряет процесс контроля. Длина кабеля подбирается под рабочее место, а встроенный контроллер обеспечивает корректное преобразование сигнала без необходимости установки дополнительных драйверов.
| Характеристика | Значение |
| Тип устройства | Интерфейсный кабель (конвертер) |
| Разъем прибора | Digimatic (плоский 4-контактный) |
| Разъем ПК | USB Type-A |
| Длина кабеля | 1.5 м / 2 м (зависит от модификации) |
| Совместимость | Штангенциркули, микрометры, индикаторы с разъемом Digimatic |
| Особенности | Plug-and-Play (без дополнительных драйверов), передача данных нажатием кнопки на приборе |

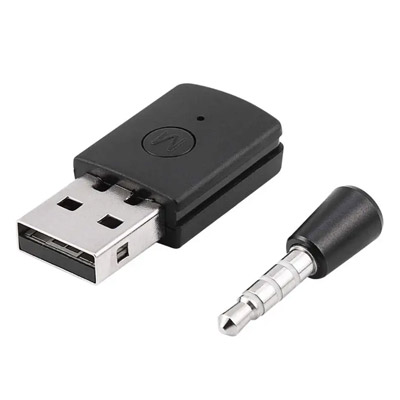

Беспроводной приемник данных — это USB-модуль (донгл), подключаемый непосредственно в порт компьютера и служащий базовой станцией для приема сигналов от измерительных инструментов, оснащенных передатчиками (например, системы U-Wave). Данное решение идеально подходит для линий контроля, где оператор должен свободно перемещаться вокруг детали, а провода могут мешать.
Один приемник способен одновременно обслуживать до 15 приборов, что позволяет организовать полноценную беспроводную измерительную сеть на рабочем месте. Приемник питается напрямую от USB-порта и не требует дополнительного источника энергии. В связке со специализированным ПО, полученные данные автоматически распознаются, сортируются по инструментам и интегрируются в системы контроля качества предприятия.
| Характеристика | Значение |
| Тип устройства | Беспроводной приемник (USB-донгл) |
| Стандарт связи | IEEE 802.15.4 (2.4 ГГц) |
| Радиус действия | До 20 м (прямая видимость) |
| Макс. число подключаемых приборов | До 15 устройств |
| Интерфейс подключения к ПК | USB 2.0 |
| Питание | От USB-порта ПК |
| Особенности | Автоматическое распознавание передатчиков, работа со специализированным ПО (Excel, SPC) |

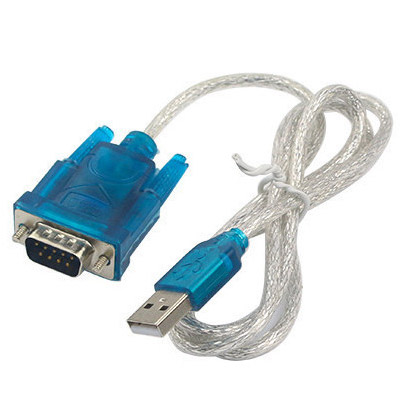

Конвертер интерфейсов RS-232C — USB — это переходник, позволяющий подключать измерительные приборы (стационарные твердомеры, длиномеры, старые модели штангенциркулей), оснащенные классическим COM-портом (RS-232), к современным компьютерам и ноутбукам, которые не имеют последовательных интерфейсов.
Многие высокоточные стационарные приборы до сих пор используют протокол RS-232C для передачи данных, так как он обеспечивает высокую помехоустойчивость на производстве. Конвертер прозрачно транслирует данные с COM-порта в виртуальный USB-порт, что позволяет использовать старое проверенное оборудование совместно с актуальным программным обеспечением. Устройство не требует дополнительного питания и поддерживает стандартные скорости передачи данных, используемые в метрологии.
| Характеристика | Значение |
| Тип устройства | Конвертер интерфейсов (адаптер) |
| Порт прибора | RS-232C (DB9) |
| Порт ПК | USB Type-A |
| Скорость передачи данных | до 115200 бод |
| Длина кабеля | 1 м |
| Совместимость | Стационарные твердомеры, длиномеры, весы и другое оборудование с выходом RS-232 |
| Особенности | Создает виртуальный COM-порт, не требует внешнего питания, поддержка Windows/Linux |
