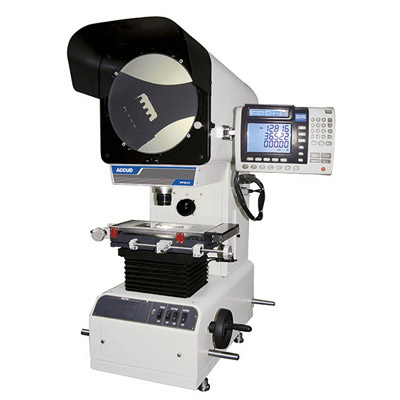

Профильные проекторы

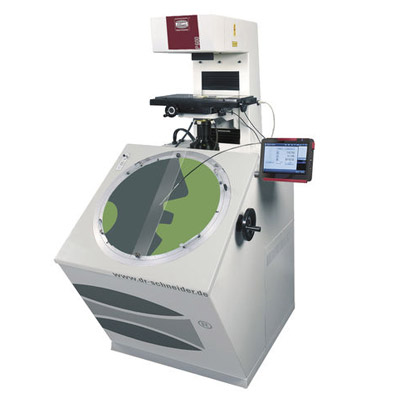

Вертикальный профильный проектор представляет собой надежную настольную модель, идеально подходящую для повседневного входного контроля и цеховых измерений. Прибор имеет вертикальную оптическую схему, при которой световой поток направляется сверху вниз, что делает его незаменимым для измерения плоских деталей, штампованных изделий, тонких прокладок и мелких резьб. На просветном экране диаметром 300 мм формируется четкое, лишенное искажений увеличенное изображение контура детали. Измерения можно проводить двумя способами: путем визуального наложения проекции на эталонный шаблон (чертеж) или с помощью точного координатного перемещения столика по осям X и Y с последующим снятием показаний с цифровых дисплеев. Модель оснащена ламповым осветителем с регулировкой яркости и комплектом объективов, обеспечивающих увеличение от 10x до 100x.

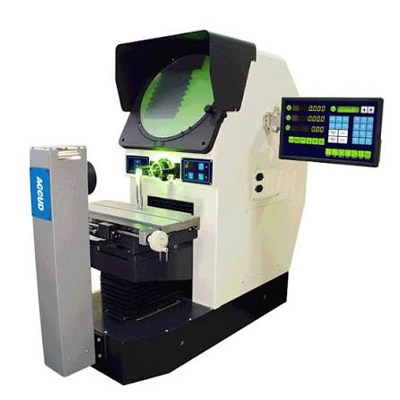

Горизонтальный профильный проектор спроектирован специально для работы с крупногабаритными и тяжелыми изделиями, которые невозможно или нецелесообразно устанавливать вертикально. Благодаря горизонтальному ходу луча, деталь располагается на массивном поворотном столе между центрами, что позволяет без переустановки контролировать валы, оси, сверла, метчики и зубчатые колеса. Большой просветный экран диаметром 500 мм обеспечивает удобную работу с масштабными проекциями сложных профилей. Модель оснащена прецизионными направляющими, вращающимся столом с градусной шкалой для измерения угловых параметров резьбы и мощной галогенной подсветкой. Интегрированная координатная система с выводом данных на ЖК-дисплей минимизирует влияние человеческого фактора на результаты измерений.

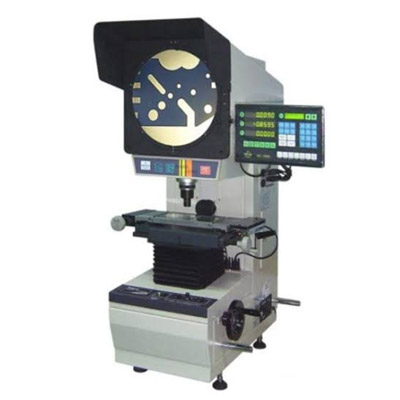

Цифровой профильный проектор - это современная эволюция классического оптического компаратора, превращенная в полноценную автоматизированную измерительную станцию. На базе просветного экрана и оптической системы прибор дополнительно оснащен высокочувствительной CCD-камерой и револьверной головкой с моторизованной сменой объективов. Управление координатным столиком осуществляется от встроенного контроллера ЧПУ: оператор задает программу, и проектор сам обходит контролируемые сечения детали. Специализированное ПО распознает кромки контура в автоматическом режиме, исключая субъективную ошибку оператора при визировании перекрестием. Комплекс строит 2D-модель детали, автоматически рассчитывает геометрические параметры (расстояния, углы, диаметры, допуски формы) и формирует протокол измерений. Это идеальное решение для серийного производства, где требуется стопроцентный контроль критически важных деталей с минимальными временными затратами.
