Профессиональные штативы и измерительные столы
Надежные опорные системы для точного позиционирования приборов и деталей при контроле
Надежные опорные системы для точного позиционирования приборов и деталей при контроле
Штативы и измерительные столы — это вспомогательное оборудование, от которого напрямую зависит точность и стабильность любых измерений. Их главная задача — жестко зафиксировать измерительный прибор (индикатор, датчик, измерительную головку) или саму деталь относительно базовой плоскости, исключив влияние вибраций, дрожи рук оператора и перекосов.

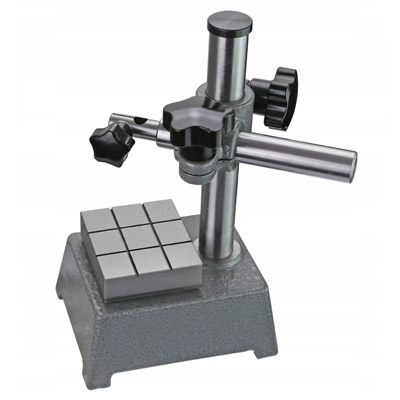

Измерительные штативы используются для крепления индикаторов часового типа и электронных головок. Они имеют массивное основание для устойчивости и подвижную штангу (кронштейн), позволяющую быстро настроить нужную высоту и вылет инструмента. В зависимости от задач, основания штативов изготавливаются из закаленной стали, гранита или магнитных сплавов.
Измерительные столы представляют собой прецизионные площадки для размещения самих деталей. Они оснащены микрометрическими или координатными столиками с плавным продольным и поперечным перемещением. Это позволяет оператору ювелирно точно позиционировать деталь под измерительным наконечником, что особенно важно при контроле малых допусков, сложных профилей и много точечных измерениях на одной детали. Вместе штативы и столы образуют эргономичную измерительную станцию, незаменимую для лабораторий и цехов высокой точности.

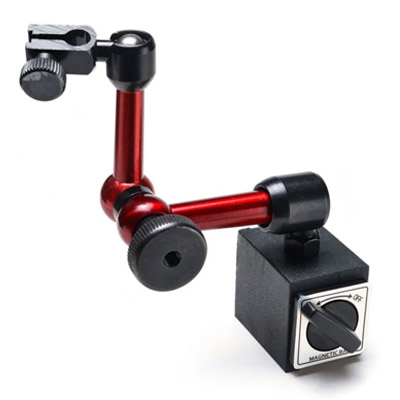

Магнитный штатив — это вспомогательное приспособление, предназначенное для жесткой фиксации индикаторов часового типа, электронных головок и датчиков на станинах станков, контрольных плитах и других ферромагнитных поверхностях. Главным преимуществом магнитного основания является возможность мгновенной установки и демонтажа штатива без использования винтов, струбцин или механического крепежа.
Включение и выключение мощного неодимового магнита осуществляется поворотом рычага, при этом в выключенном состоянии основание полностью размагничено и не притягивает металлическую стружку. Штатив оснащен кинематической схемой крепления штанги, позволяющей фиксировать измерительный прибор под любым необходимым углом.
| Характеристика | Значение |
| Тип оборудования | Магнитный штатив для индикатора |
| Тип основания | Включаемый электромагнит / Постоянный магнит |
| Сила притяжения основания | от 40 до 80 кг (зависит от модели) |
| Крепление измерительной головки | Зажимной винт Φ 8 мм (стандартный) / Φ 4 мм (для миниатюрных головок) |
| Конструкция стойки | Горизонтальная штанга с шарнирным соединением и стопорным винтом |
| Угол наклона штанги | 0 – 360° (с шагом фиксации) |
| Материал основания | Закаленная сталь |
| Особенности | Мгновенная установка и снятие, не требует механического крепежа к станку |

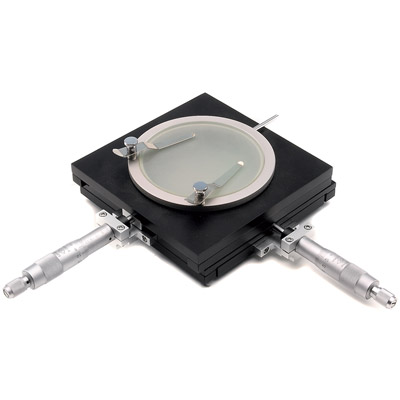

Измерительный столик с микрометрической подачей — это координатное устройство, предназначенное для установки на стойки проекторов, микроскопов или измерительных машин. Он обеспечивает плавное и точное перемещение детали в продольном (X) и поперечном (Y) направлениях с помощью высокоточных микрометрических винтов.
Такая подача позволяет оператору ювелирно позиционировать измеряемый участок детали точно под перекрестием проектора или измерительным наконечником. Жесткая конструкция столика из закаленной стали исключает люфты и обеспечивает стабильность позиционирования. Столик незаменим при много точечных измерениях, контроле шага резьбы, профильных проверках и измерении элементов сложной формы.
| Характеристика | Значение |
| Тип оборудования | Измерительный столик с микрометрической подачей (XY) |
| Ход перемещения по осям (X/Y) | 50 x 50 мм / 75 x 50 мм (зависит от модификации) |
| Дискретность микрометра | 0.01 мм |
| Размер рабочей площадки | 100 x 100 мм / 150 x 150 мм |
| Материал направляющих | Закаленная сталь (лебедевая пара) |
| Максимальная нагрузка | до 15 кг |
| Особенности конструкции | Плавный ход без люфтов, стопорение осей, крепежные отверстия для установки на стойку |
Гранитный штатив — это вспомогательное оборудование высшего класса, предназначенное для фиксации индикаторов и датчиков в метрологических лабораториях и на участках прецизионного контроля. Основание штатива изготовлено из натурального черного гранита, который обладает целым рядом преимуществ перед чугуном: он не ржавеет, не деформируется со временем, не подвержен влиянию температур и не намагничивается.
Гладкая поверхность гранита обеспечивает идеальное прилегание к рабочей плоскости поверочной плиты, а значительная масса основания гарантирует абсолютную устойчивость конструкции. Отсутствие магнитных свойств исключает влияние на точные электронные датчики. Штатив идеально подходит для работ, где требуется максимальная стабильность и минимальное тепловое воздействие на измерительную систему.
| Характеристика | Значение |
| Тип оборудования | Гранитный штатив для измерительных головок |
| Материал основания | Натуральный черный гранит |
| Преимущества основания | Не ржавеет, не намагничивается, устойчив к температурным деформациям, не изнашивается |
| Класс точности гранита | Класс 1 (по DIN 876) |
| Крепление измерительной головки | Зажимной винт Φ 8 мм |
| Габариты основания (Д×Ш×В) | 150 x 100 x 50 мм / 200 x 150 x 60 мм |
| Особенности | Максимальная стабильность, отсутствие вибраций, подходит для работы с чувствительной электроникой |
