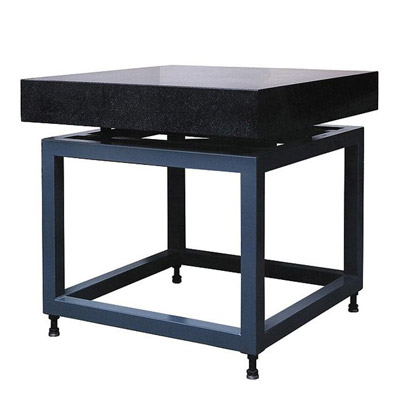

Профессиональные меры длины и поверочные плиты

Меры длины и поверочные плиты — это фундаментальные средства измерений, обеспечивающие единство и точность измерений в машиностроении и метрологии. Они служат физическими эталонами, от которых зависит корректность работы всех остальных измерительных инструментов.

Меры длины (концевые плоскопараллельные) — это набор брусков из закаленной стали или твердого сплава с предельно точными размерами между измерительными плоскостями. Они используются для передачи размера рабочим приборам, настройки станков с ЧПУ, калибровки микрометров и штангенциркулей, а также для прецизионной разметки. Благодаря уникальным свойствам притираемости, концевые меры можно плотно складывать в блоки, получая практически любой необходимый размер с субмикронной точностью.

Поверочные плиты — это массивные основания из высококачественного чугуна или твердой горной породы (гранита), рабочая поверхность которых обработана с высочайшей точностью. Они служат идеальной базовой плоскостью для установки деталей, штативов с индикаторами и высотомеров. На поверочных плитах выполняют проверку отклонений от плоскостности и прямолинейности, контроль параллельности, а также сложные пространственные измерения и точную разметку. Оба типа оборудования являются обязательной основой для контрольно-измерительных лабораторий и цехов высокой точности.

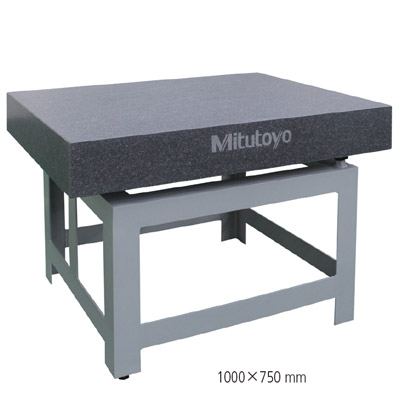

Измерительная платформа для гранита

Измерительная платформа из гранита — это фундаментальный инструмент контрольно-измерительных лабораторий и прецизионных производств. В отличие от традиционных чугунных плит, натуральный гранит не подвержен коррозии, не деформируется с течением времени и не требует специального обслуживания. Благодаря кристаллической структуре, твердость гранита в два раза превышает твердость чугуна, что делает рабочую поверхность невероятно устойчивой к царапинам и износу.

Гранитные плиты обеспечивают идеальную плоскую базу для установки деталей, штативов с индикаторами и измерительных головок. Они применяются для контроля отклонений от плоскостности, прямолинейности и параллельности. Для сохранения высочайшей точности измерений работу рекомендуется проводить в стабильных условиях: при температуре окружающей среды 20±1°C и относительной влажности 58±2%, избегая прямого попадания солнечных лучей и тепловых потоков.

Характеристика	Значение
Тип прибора	Измерительная платплата из гранита
Материал	Натуральный гранит (твердость в 2 раза выше чугуна)
Преимущества материала	Не ржавеет, не деформируется со временем, устойчив к царапинам, не требует смазки
Доступные размеры (Ш×Г)	630×400 / 800×500 / 1000×630 / 1000×750 1500×1000 / 2000×1000 / 2000×1500 мм
Допуск плоскостности	от 2.5 до 19 мкм (зависит от габаритов плиты)
Рекомендуемые условия эксплуатации	Температура: 20±1°C, влажность: 58±2%, без прямых солнечных лучей и сквозняков
Дополнительные принадлежности	Опорные стойки, регулируемые домкраты (для выравнивания крупных плит)

Компактный портативный измеритель длины

Компактный портативный измеритель длины — это мобильная альтернатива стационарным длиномерам, сочетающая в себе лабораторную точность и производственную гибкость. Прибор предназначен для быстрого и прецизионного измерения наружных и внутренних размеров, а также концевых мер. Благодаря продуманной эргономике, измеритель одинаково удобен как для правшей, так и для левшей.

Конструкция прибора включает в себя массивную опорную стойку и жесткий измерительный мост, что минимизирует погрешности от деформации. Измерительные поверхности выполнены из износостойкого твердого сплава, а встроенная муфта защищает механизм от перегрузок. Прибор легко адаптируется под любые задачи: пользователь может самостоятельно выбрать комплектацию, установив механический циферблат, цифровой индикатор или высокоточный индуктивный датчик в зависимости от требуемой точности. Доступны версии с базами длиной 800, 1200 и 2000 мм.

Характеристика	Значение
Тип прибора	Компактный портативный измеритель длины
Диапазон измерений (наружных)	0 – 815 мм / 0 – 1215 мм / 0 – 2015 мм (зависит от длины базы: 800, 1200 или 2000 мм)
Погрешность измерения	≤ (0.7 + L/1000) мкм
Точность настройки (с индуктивным датчиком)	до 0.1 мкм
Диаметр опорной площадки	Φ 60 мм (регулируемая по высоте)
Материал измерительных поверхностей	Твердый сплав (карбид)
Варианты систем отсчета	Цифровой индикатор, индуктивный датчик с усилителем, механический циферблат
Конструктивные особенности	Защитная муфта от перегрузки, эргономика для правшей и левшей, быстрый переход к новой детали
Габариты базовой модели (Ш×Д×В)	140 x 290 x 120 мм

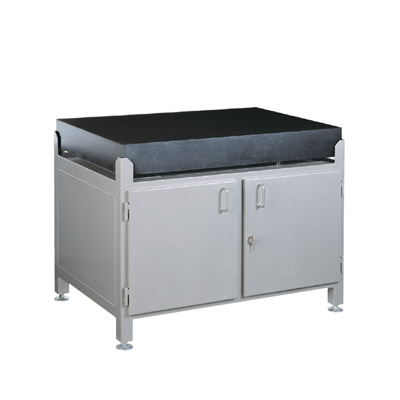

Мраморная измерительная платформа

Мраморная измерительная платформа — это высокоточная базовая поверхность, изготовленная из мелкозернистого черного гранита. В отличие от чугунных аналогов, натуральный камень обладает рядом уникальных физических свойств, критически важных для метрологии. Гранит не подвержен коррозии, не намагничивается, не проводит электричество и не деформируется с течением времени.

Благодаря высокой плотности и однородной структуре, платформа обеспечивает исключительную стабильность. Твердость камня (6–7 по шкале Мооса) делает рабочую поверхность устойчивой к царапинам и износу, а специальная антибликовая обработка снижает нагрузку на зрение оператора при длительной работе. Платформы соответствуют строгим стандартам точности (вплоть до класса 00) и применяются для контроля геометрии деталей, настройки измерительных приборов и перемещения полированных элементов. Для оптимальной эксплуатации и выравнивания рекомендуется установка на комплектные опорные тумбы с регулируемыми ножками.

Характеристика	Значение
Тип прибора	Мраморная (гранитная) измерительная платформа
Материал	Мелкозернистый черный гранит (высокая плотность и однородность)
Твердость материала	6 – 7 по шкале Мооса
Свойства поверхности	Антибликовая обработка, стойкость к коррозии, намагниченности и электропроводности
Класс точности	Класс 00 (по стандарту DIN/ISO)
Допуск плоскостности	от 2 до 11 мкм (зависит от габаритов плиты)
Доступные размеры (Ш×Д)	630×400 / 800×500 / 1000×630 / 1000×750 / 1600×1000 мм
Толщина плиты	70 – 200 мм (увеличивается пропорционально размеру)
Комплектация / Опции	Опорные тумбы с регулируемыми по высоте ножками (рекомендуется)
