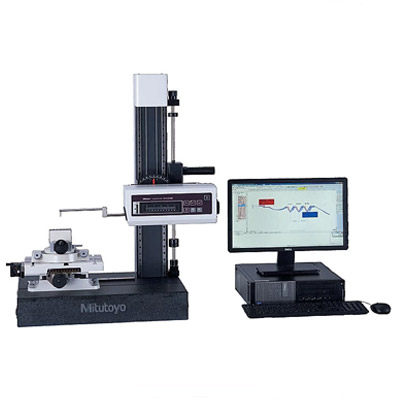

Профессиональные контурографы

Высокоточные приборы для измерения и контроля профиля сложных поверхностей

Подробнее

Контурографы — это специализированные измерительные приборы, предназначенные для точного определения, записи и анализа профиля поперечного сечения деталей. Принцип их действия основан на контактном методе: алмазный щуп перемещается по поверхности изделия, повторяя все ее неровности, выступы и впадины, а высокочувствительный датчик непрерывно преобразует эти микроперемещения в цифровой сигнал.

Современные контурографы работают в связке с мощным программным обеспечением, которое не только визуализирует полученный контур в режиме реального времени, но и позволяет автоматически вычислять ключевые геометрические параметры: радиусы скруглений, углы наклона, глубину и ширину канавок, а также шаг и профиль резьбы. Приборы незаменимы при контроле деталей со сложной формообразующей, которую невозможно проверить стандартными линейными инструментами. Они широко применяются в автомобильном и авиационном двигателестроении для проверки кулачков и лопаток турбин, а также в производстве режущего инструмента и прецизионных шестерен, обеспечивая строгий контроль соответствия чертежным допускам.

Настольный контурограф

Настольный контурограф — это базовая модель, предназначенная для повседневного контроля профиля деталей в условиях метрологической лаборатории или цехового центра качества. Прибор оснащен прецизионной стойкой, по которой перемещается каретка с алмазным щупом. Массивное чугунное или гранитное основание гарантирует жесткость конструкции и исключает влияние внешних вибраций на результат.

Прибор идеально подходит для измерения радиусов скруглений, углов конусов, глубины и ширины пазов на деталях средних размеров. Результаты измерений мгновенно передаются на ПК, где специализированное ПО строит 2D-профиль детали и автоматически рассчитывает геометрические параметры с высокой точностью, сравнивая их с допусками чертежа.

Характеристика	Значение
Тип прибора	Настольный контурограф
Диапазон измерений по оси X (горизонталь)	0 – 100 мм / 0 – 150 мм
Диапазон измерений по оси Z (вертикаль)	0 – 40 мм / 0 – 60 мм
Дискретность	0.0001 мм (0.1 мкм)
Погрешность измерения	± (1.5 + 2H/100) мкм
Усилие щупа	от 0.75 до 4 мН (регулируемое)
Материал основания	Закаленный чугун / Гранит
Особенности	Высокая жесткость стойки, защита от вибраций, автоматический расчет геометрии в ПО

Портативный контурограф

Портативный контурограф — это компактный прибор, предназначенный для измерения профиля тяжелых или громоздких деталей, которые невозможно доставить в метрологическую лабораторию. Измерительный блок со встроенным датчиком крепится непосредственно на деталь или станину станка с помощью магнитного основания или специализированных струбцин.

Несмотря на компактные размеры, прибор обеспечивает высокую точность и полный набор измерительных функций. Алмазный щуп повторяет контур поверхности, а беспроводной интерфейс (или USB) передает данные на ноутбук оператора в режиме реального времени. Это идеальное решение для контроля коленчатых валов, направляющих станков, крупногабаритных шестерен и турбинных лопаток без демонтажа оборудования.

Характеристика	Значение
Тип прибора	Портативный контурограф
Способ установки	Магнитное основание / Струбцины (прямо на деталь)
Диапазон измерений по оси X	0 – 50 мм / 0 – 120 мм
Диапазон измерений по оси Z	0 – 25 мм / 0 – 40 мм
Дискретность	0.0005 мм (0.5 мкм)
Погрешность измерения	± (2.5 + 4H/100) мкм
Вес измерительного блока	около 1.5 кг
Особенности	Измерение на месте установки детали, работа от ноутбука, компактные габариты

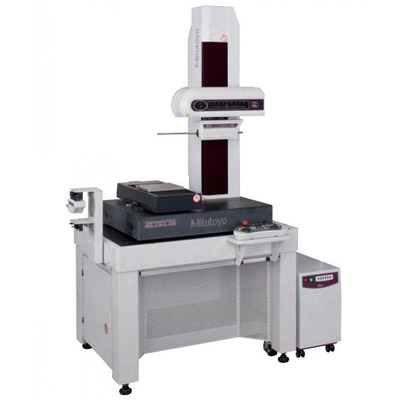

Контурограф с моторизованным приводом (CNC)

Контурограф с моторизованным приводом — это высокопроизводительная система, в которой перемещение измерительной каретки по осям X и Z осуществляется шаговыми двигателями по заданной программе. Оператору достаточно закрепить деталь, выбрать нужный шаблон измерения в ПО, а прибор сам подведет щуп, пройдет контур с оптимальной скоростью и вернется в исходную позицию.

Автоматическая система управления обеспечивает абсолютно стабильную скорость обхода профиля, что критически важно для корректного распознавания сложных элементов, таких как эвольвента зуба или полный профиль резьбы. Программное обеспечение автоматически вычисляет все геометрические параметры, сравнивает их с допусками и генерирует готовый протокол. Прибор идеально подходит для серийного контроля кулачков, режущего инструмента и метрических резьб в условиях массового производства.

Характеристика	Значение
Тип прибора	Контурограф с моторизованным приводом (CNC)
Управление осями	Шаговые двигатели (CNC) с ЧПУ
Диапазон измерений по оси X	0 – 200 мм
Диапазон измерений по оси Z	0 – 80 мм
Дискретность	0.00005 мм (0.05 мкм)
Погрешность измерения	± (0.8 + H/100) мкм
Макс. скорость перемещения	до 40 мм/с
Программное обеспечение	Автоматический цикл, расчет сложных профилей (резьба, эвольвента), генерация протоколов
