Профессиональные компоненты видеомикроскопии
Модули и аксессуары для сборки, модернизации и настройки оптических измерительных систем
Модули и аксессуары для сборки, модернизации и настройки оптических измерительных систем

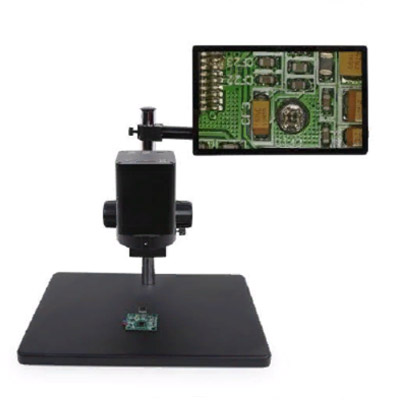

Компоненты видеомикроскопии представляют собой отдельные оптические, электронные и механические модули, предназначенные для создания с нуля или модернизации существующих систем визуального контроля. В отличие от готовых микроскопов, модульный подход позволяет собрать оптическую станцию строго под конкретные производственные задачи, обеспечивая оптимальное соотношение увеличения, рабочего расстояния и глубины резкости.
В состав комплектующих входят высокоразрешающие цифровые камеры, сменные объективы с фиксированным или переменным увеличением, а также специализированные осветители, включая коаксиальные для отражающих поверхностей и кольцевые светодиодные для объемных деталей. Для надежной фиксации и ювелирной настройки положения оптики применяются массивные стойки, поворотные кронштейны и прецизионные фокусировочные модули. Использование качественных компонентов гарантирует четкую передачу контура деталей без искажений и аберраций, что критически важно для корректной работы измерительного программного обеспечения и достоверного визуального контроля в метрологических лабораториях и на производстве.

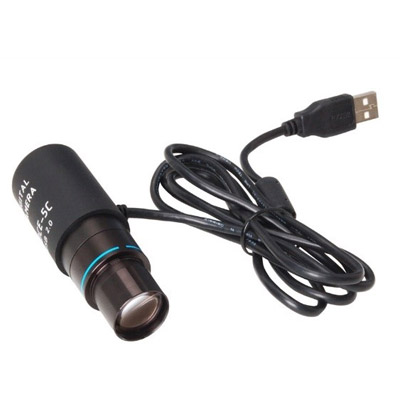

Цифровая камера для микроскопии — это ключевой компонент видеомикроскопа, отвечающий за преобразование оптического изображения в цифровой сигнал для вывода на монитор и обработки на ПК. В отличие от обычных веб-камер, промышленные камеры оснащаются крупными матрицами с высокой чувствительностью и минимальным уровнем шума, что критически важно для работы при слабом освещении и получения контрастных краев детали.
Камера устанавливается на оптический тубус (стандарт C-mount) и подключается к компьютеру через высокоскоростной интерфейс. Совместимость со специализированным измерительным ПО позволяет проводить калибровку, автоматическое детектирование контуров и измерения непосредственно по видеоряду.
| Характеристика | Значение |
| Тип устройства | Цифровая камера для микроскопии (промышленная) |
| Тип матрицы | CMOS / CCD |
| Разрешение матрицы | от 2 МП до 12 МП (зависит от модели) |
| Тип крепления объектива | C-mount |
| Интерфейс подключения | USB 3.0 / GigE Vision |
| Максимальная частота кадров | до 60 fps (при полном разрешении) |
| Особенности | Высокая чувствительность, низкий уровень шума, драйверы для измерительного ПО |
Телецентрический объектив — это специализированный оптический модуль, который является стандартом для высокоточных измерительных видеомикроскопов и машинного зрения. В отличие от обычных объективов, телецентрическая оптика устраняет эффект перспективы (когда близкие объекты кажутся больше далеких). Это означает, что увеличение остается строго постоянным, даже если деталь смещена по высоте или имеет перепады рельефа.
Такое свойство критически важно для корректной работы алгоритмов автоматического распознавания контуров: края деталей передаются без искажений и затемнений, а погрешность измерения не зависит от фокусировки. Объектив идеально подходит для контроля резьб, зубчатых колес и прецизионных механических деталей.
| Характеристика | Значение |
| Тип устройства | Телецентрический объектив |
| Увеличение | 0.5x / 1.0x / 2.0x (зависит от модели) |
| Рабочее расстояние | от 40 до 110 мм |
| Тип крепления | C-mount |
| Телецентричность | Двойная (объективная и предметная) |
| Совместимость с матрицами | до 2/3" |
| Особенности | Отсутствие перспективных искажений, постоянное увеличение при смещении объекта |

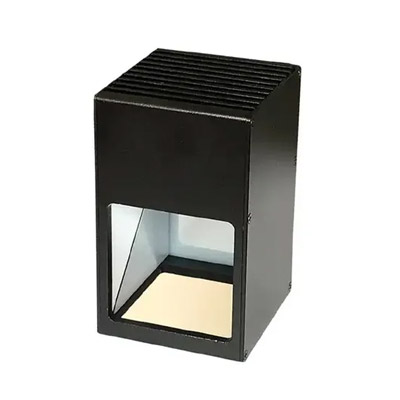

Коаксиальный осветитель с фокусировочным модулем — это интегрированный компонент видеомикроскопа, решающий сразу две задачи: обеспечение правильного освещения и прецизионная настройка резкости. Коаксиальная (соосная) подсветка направляет свет через объектив строго перпендикулярно поверхности детали. Это позволяет ярко и без бликов освещать зеркальные металлические поверхности, шлифы и микросхемы, выявляя мельчайшие дефекты и царапины.
Встроенный фокусировочный модуль имеет микрометрическую подачу, позволяя оператору ювелирно перемещать камеру с объективом по оси Z. Это критически важно при работе с большими увеличениями и малой глубиной резкости, обеспечивая идеальную резкость краев для корректной работы измерительного ПО.
| Характеристика | Значение |
| Тип устройства | Коаксиальный осветитель с фокусировочным модулем |
| Тип подсветки | Коаксиальная (направленная через объектив) |
| Источник света | Светодиод (LED) |
| Цветовая температура | 5000 – 6500 К (дневной свет) |
| Регулировка яркости | Плавная (ручная или программная) |
| Ход фокусировочного модуля | 30 – 50 мм |
| Дискретность фокусировки | 0.01 мм |
| Особенности | Идеально для отражающих поверхностей, устранение слепящих бликов, точная настройка резкости |
