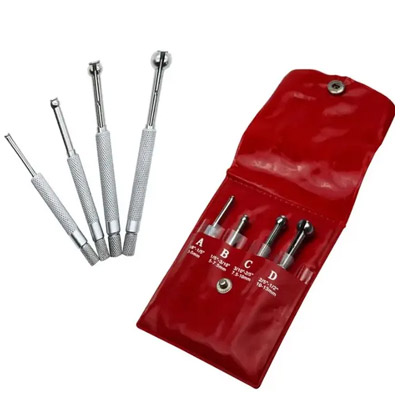

Профессиональные калибры и нутромеры

Прецизионные инструменты для измерения и контроля внутренних размеров и допусков

Подробнее

Калибры и нутромеры — это специализированные контрольно-измерительные инструменты, предназначенные для работы с внутренними поверхностями, отверстиями и пазами. Несмотря на схожую сферу применения, они решают разные измерительные задачи.

Нутромеры (микрометрические и индикаторные) используются для определения фактического внутреннего диаметра или расстояния между стенками. Они дают точные числовые показания и позволяют выявить отклонения формы, такие как конусность, овальность или бочкообразность отверстий. Это незаменимый инструмент при контроле цилиндров, втулок и посадочных мест.

Калибры (предельные пробки и скобы) относятся к бесшкальному инструменту. Их задача — не измерить конкретный размер, а быстро проверить, находится ли деталь в заданных полях допуска. Калибр имеет проходную и непроходную стороны (ПР/НЕ), что позволяет за секунды определить годность детали. Это идеальное решение для серийного и массового производства, где требуется оперативный входной контроль и сортировка продукции. Оба типа инструментов изготавливаются из высокопрочной стали и обеспечивают строгую стабильность результатов.

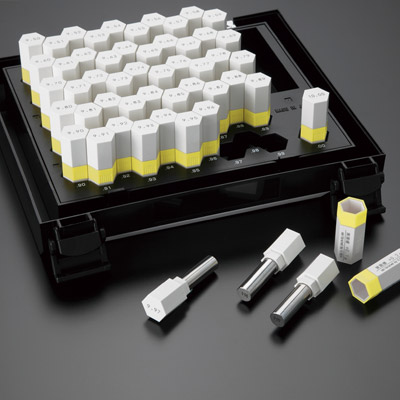

Набор калибровочных инструментов с ручкой для штифтов

Набор калибровочных инструментов с ручкой для штифтов (штифтовые калибры) — это специализированный измерительный инструмент, предназначенный для проверки точного диаметра мелких отверстий, пазов и посадочных мест. В отличие от гладких калибров-пробок, штифтовые калибры представляют собой металлические стержни очень точного диаметра, оснащенные удобной рукояткой. Они относятся к бесшкальным инструментам и работают по методу прохода/непрохода: калибр должен свободно входить в отверстие под собственным весом (проходная сторона), либо не входить вовсе (непроходная сторона).

Инструменты поставляются в наборах с мелким шагом диаметров, что позволяет последовательно подобрать точный размер отверстия. Для удобства хранения, защиты от коррозии и предотвращения повреждений рабочей поверхности наборы комплектуются специальными прозрачными шестигранными кейсами. Помимо стандартных наборов, возможно изготовление калибров с нестандартными размерами под индивидуальный заказ.

Характеристика	Значение
Тип прибора	Штифтовый калибр с ручкой
Назначение	Контроль диаметра мелких отверстий, проверка допусков (метод прохода/непрохода)
Диапазоны диаметров в наборах	0.5 – 1.5 мм / 1.0 – 2.0 мм и другие (зависит от комплектации набора)
Шаг диаметров в наборе	0.01 мм / 0.05 мм
Точность изготовления	Высокоточная шлифовка (в пределах допуска на калибр)
Конструктивные исполнения	Тип II (цельный калибр с ручкой), Тип III (сменный штифт в ручке)
Комплектация	Набор калибров, прозрачный шестигранный кейс для хранения
Особенности	Возможность поштучного заказа, изготовление нестандартных размеров по запросу

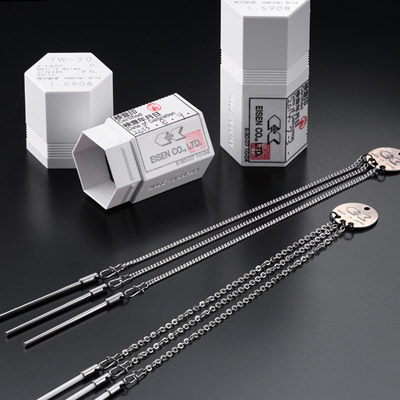

Трехштырьковый резьбовой калибр

Трехштырьковый резьбовой калибр (или набор измерительных проволок) — это специализированный инструмент для высокоточного определения среднего диаметра наружной резьбы. Метод трех проволок является классическим и самым точным: две проволоки закладываются во впадины резьбы с одной стороны, третья — с противоположной, после чего микрометром измеряется расстояние между крайними точками. Средний диаметр вычисляется по формуле на основе полученного размера.

Штыри (проволоки) соединены между собой цепочкой, что исключает их потерю и ускоряет процесс измерения. Они изготавливаются из закаленной стали или твердого сплава, что обеспечивает минимальный износ даже при интенсивном использовании. Точность изготовления штырей крайне высока: допуск на диаметр составляет не более ±2 мкм, а разница между штырями в одном наборе — не более 0.5 мкм. Наборы поставляются в строгом соответствии со стандартом JIS B 0271 и подходят для контроля метрической, трубной (цилиндрической и конической) и трапецеидальной резьбы.

Характеристика	Значение
Тип прибора	Трехштырьковый резьбовой калибр (измерительные проволоки)
Назначение	Контроль среднего диаметра наружной резьбы (метрической, трубной, трапецеидальной)
Метод измерения	Метод трех проволок (измерение размера M с последующим вычислением)
Допуск диаметра штыря	± 2.0 мкм
Взаимная разница штырей в наборе	≤ 0.5 мкм
Материал штырей	Закаленная сталь / Твердый сплав / Керамика
Конструктивные особенности	Три штыря на соединительной цепочке (с возможностью снятия)
Соответствие стандартам	JIS B 0271 (2018)
Расчетная формула	E = M - 3dm + 0.866025p (для метрической резьбы)

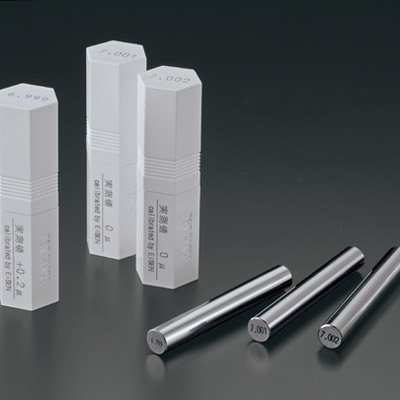

Высокоточный одноштифтовой калибр

Высокоточный одноштифтовой калибр (штифт) — это измерительный инструмент в виде металлического стержня строго выверенного диаметра, предназначенный для проверки малых отверстий, пазов и узких зазоров. Метод контроля основан на принципе прохода/непрохода: калибр должен входить в отверстие под собственным весом без усилий.

Данные калибры выпускаются с минимальным диаметром от 0.201 мм с шагом 0.001 мм, что позволяет подобрать размер с ювелирной точностью. Инструмент отличается высочайшей точностью изготовления и минимальным отклонением формы. Для удобства работы и исключения погрешностей от нагрева руки, калибры могут комплектоваться специальными цанговыми ручками-держателями. Каждый калибр проходит строгий контроль качества, и к нему прилагаются фактические данные измерений.

Характеристика	Значение
Тип прибора	Высокоточный одноштифтовой калибр
Назначение	Контроль диаметра сверхмалых отверстий, проверка допусков (метод прохода/непрохода)
Диапазон диаметров	0.201 – 9.999 мм
Шаг диаметров	0.001 мм
Допуск наружного диаметра	± 0.5 мкм
Отклонение от круглости	0.3 мкм
Длина калибра (для диаметров 0.201–0.999 мм)	40 мм
Комплектация	Индивидуальный калибр, документ с фактическими данными измерений
Дополнительные принадлежности	Цанговые ручки-держатели (приобретаются отдельно)
