Профессиональные измерительные микроскопы

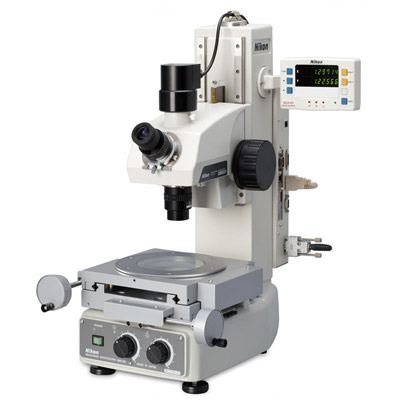

Инструментальный микроскоп — это базовая стационарная модель, предназначенная для визуального и измерительного контроля деталей сложной формы в проходящем или отраженном свете. Оператор наводит перекрестие окуляра на границы измеряемого элемента, а перемещение координатного столика фиксируется прецизионными микрометрическими винтами или линейными энкодерами.

Прибор позволяет измерять наружные и внутренние диаметры, шаг и угол профиля резьбы, углы скосов, а также расстояния между центрами отверстий. Жесткая литая станина и вращающийся координатный стол делают его незаменимым в инструментальном производстве и приемо-сдаточных лабораториях для проверки резьбообразующего инструмента и калибров.

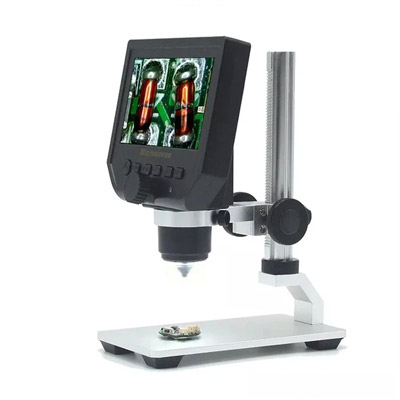

Цифровой микроскоп — это современное решение, в котором традиционный окуляр заменен высокоразрешающей CCD-камерой, выводящей изображение на экран компьютера. Оператор контролирует деталь на мониторе, а специализированное программное обеспечение позволяет распознавать границы контура автоматически (метод автоматического детектирования краев), что исключает ошибки наведения, характерные для ручной работы.

Такие микроскопы часто оснащаются моторизованными координатными столами и блоком освещения с регулируемой яркостью. ПО позволяет выполнять сложные измерения: расстояния между элементами, диаметры, площади, построение профиля по множеству точек и контроль допусков с цветовой индикацией. Это идеальный выбор для серийного контроля мелких деталей, печатных плат и медицинских компонентов.

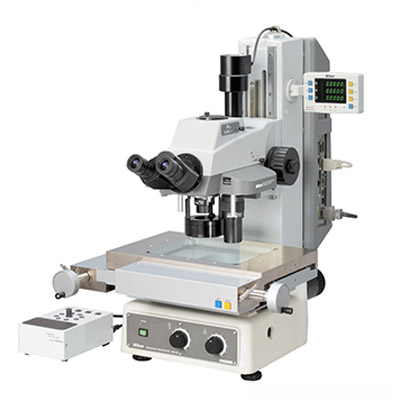

Универсальный измерительный микроскоп — это флагманское лабораторное оборудование, предназначенное для решения самых сложных метрологических задач. В отличие от инструментальных микроскопов, он имеет увеличенный диапазон перемещения стола и оснащен дополнительными измерительными бабками, что позволяет измерять как плоские контуры, так и наружные/внутренние цилиндрические размеры деталей.

Прибор имеет два отсчетных устройства: одно для продольного перемещения стола, другое для поперечного. Обе системы работают на базе высокоточных стеклянных шкал с фотоэлектрическим считыванием, исключая ошибки механических микрометров. За счет абсолютной жесткости конструкции и термостабильности, микроскоп обеспечивает субмикронную точность, позволяя проверять калибры, резьбовые пробки и крупные точные детали в строгом соответствии с требованиями ГОСТ и ISO.
