Портативные твердомеры

Механический твердомер Роквелла со стрелочным циферблатом представляет собой классическое лабораторное оборудование для контроля прочностных характеристик металлов и сплавов. Прибор работает по методу измерения глубины вдавливания наконечника — алмазного конуса или стального шарика — под воздействием последовательно прилагаемых предварительной и основной нагрузок. Полученный результат оператор считывает напрямую с аналоговой шкалы часового типа, где разные цвета и деления соответствуют стандартным шкалам HRA, HRB или HRC.

Главные преимущества такого исполнения — это полная энергонезависимость, исключительная надежность и устойчивость к жестким производственным условиям. Отсутствие сложной электронной начинки делает устройство неприхотливым в обслуживании, а прямая механическая индикация позволяет быстро проводить серийные испытания деталей без необходимости настройки цифрового меню. Это безотказное решение для цеховых лабораторий, мастерских и участков входного контроля.

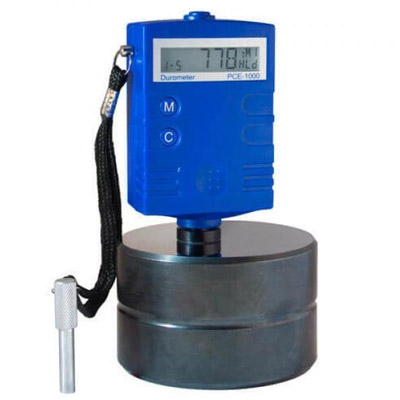

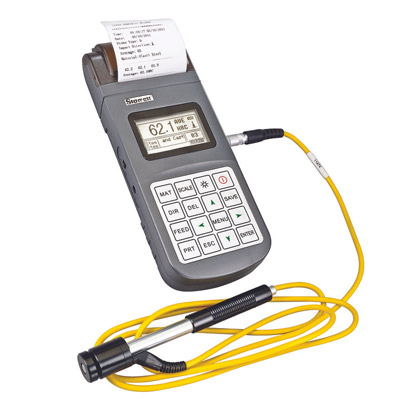

Динамические твердомеры, измеряющие ударную и упругую твердость, работают по принципу оценки потери энергии бойка при столкновении с материалом. Чаще всего этот подход реализуется в методе Либа или шкале Шора. В момент удара индентор передает кинетическую энергию поверхности: часть её уходит на пластическую деформацию, а оставшаяся упругая сила отбрасывает боек назад. Встроенные датчики мгновенно фиксируют скорость или высоту упругого отскока, после чего электроника автоматически пересчитывает полученное значение в классические шкалы Роквелла, Бринелля или Виккерса.

Такое оборудование незаменимо для оперативного экспресс-контроля массивных объектов, крупного литья, толстостенных труб и уже смонтированных металлоконструкций непосредственно на производственных площадках. Метод упругого отскока привлекателен тем, что позволяет проводить измерения под любым углом и практически не оставляет видимых следов на поверхности детали. Единственным важным ограничением является критичность к массе и толщине изделия, так как слишком легкие или тонкие заготовки могут пружинить при ударе, что сильно искажает финальные показатели твердости.

Ручные портативные твердомеры, использующие метод контактного импеданса (UCI — Ultrasonic Contact Impedance), предназначены для высокоточного измерения твердости на деталях сложной геометрии и в труднодоступных местах. Принцип работы прибора основан на использовании ультразвукового датчика с алмазной пирамидой на конце (иногда для специфических задач применяются наконечники, напоминающие микросферы/инденторы малого радиуса). В момент контакта датчика с поверхностью происходит изменение частоты собственных колебаний стержня, величина которого напрямую зависит от твердости материала.

Главное преимущество этого оборудования — возможность проведения измерений на тонкостенных деталях, мелких элементах или местах после локальной термообработки, где динамические методы (отскок) неэффективны из-за вибраций. Прибор оставляет на поверхности микроскопический, практически незаметный отпечаток, что позволяет контролировать готовые изделия без нарушения их товарного вида. Это незаменимый инструмент для экспресс-анализа твердости сварных соединений, зубьев шестерен, азотированных или цементированных слоев непосредственно на сборочных участках и объектах эксплуатации.
