Оснастка для тел вращения
Точные приспособления и опоры для надежной фиксации и центрирования цилиндрических и конических деталей
Точные приспособления и опоры для надежной фиксации и центрирования цилиндрических и конических деталей
Оснастка для тел вращения — это специализированный набор приспособлений, предназначенных для надежной базировки, центрирования и фиксации цилиндрических, конических и кольцевых деталей при проведении контрольно-измерительных операций. Качество и достоверность измерений геометрических параметров, таких как биение, соосность или профиль, напрямую зависят от жесткости и правильности установки детали. Любое смещение оси или деформация изделия под собственным весом или усилием зажима приведет к грубым искажениям результатов.

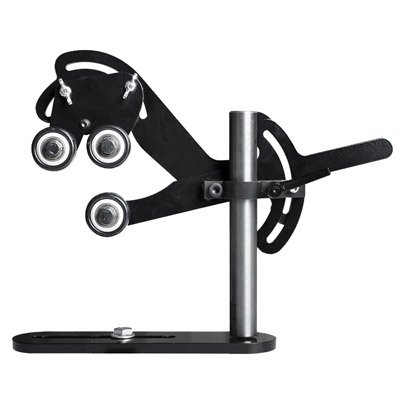

Для решения этих задач применяется прецизионная оснастка, включающая жесткие и плавающие центры, точные призмы, разжимные оправки и поддерживающие люнеты. Изготовленные из закаленной стали или стабильного гранита, эти элементы обеспечивают минимальное биение базовых поверхностей и равномерное распределение нагрузки. Использование правильной оснастки гарантирует строгую воспроизводимость результатов измерений и является обязательным условием при работе на кругломерах, профилометрах, длиномерах и координатно-измерительных машинах.
Прецизионные жесткие центры — это базовая оснастка, предназначенная для установки деталей с центровыми отверстиями на измерительные станции, кругломеры и станки. Они обеспечивают строго определенную ось вращения детали, и от точности их изготовления напрямую зависит достоверность контроля биения и соосности.
Рабочая коническая часть изготавливается из твердого сплава, что обеспечивает высокую износостойкость и сохранение геометрии даже при интенсивном использовании. Хвостовик выполняется с жесткими допусками по морзе или метрическому конусу, что исключает люфт при установке в шпиндель. Для работы с тяжелыми валами применяются усиленные центры с хвостовиком увеличенной жесткости, воспринимающие значительные радиальные нагрузки без прогиба.
| Характеристика | Значение |
| Тип оснастки | Прецизионные жесткие центры |
| Конус хвостовика | Морзе 2 / 3 / 4 / 5 |
| Угол рабочей части | 60° (стандартный) / 75° (усиленный) |
| Материал рабочей части | Твердый сплав (карбид) |
| Биение конуса относительно хвостовика | ≤ 1.5 мкм |
| Особенности | Минимальное биение, высокая жесткость, защита от износа |

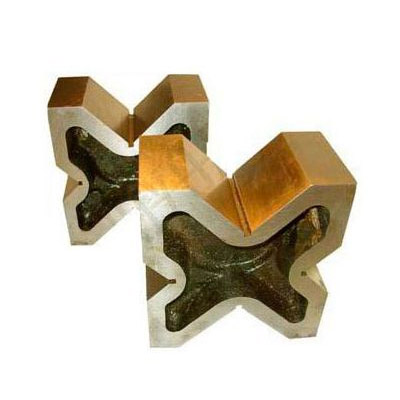

Точные призмы — это оснастка, предназначенная для установки валов, осей и втулок, не имеющих центровых отверстий, на плиты и столы измерительного оборудования. Деталь укладывается в V-образный паз, что обеспечивает автоматическое центрирование и стабильное положение без смещения оси.
Призмы изготавливаются из закаленной стали или натурального гранита. Гранитные модели обладают преимуществом: они не ржавеют, не намагничиваются и практически не подвержены температурным деформациям, что критически важно для лабораторных измерений. Для контроля длинных валов призмы используются парами с точной подгонкой высоты, а для предотвращения повреждения поверхности детали рабочие грани часто комплектуются латунными или резиновыми накладками.
| Характеристика | Значение |
| Тип оснастки | Точные измерительные призмы |
| Материал | Закаленная сталь / Натуральный гранит |
| Угол V-образного паза | 90° / 120° |
| Диапазон зажимаемых диаметров | от 3 до 150 мм (зависит от размера призмы) |
| Допуск плоскостности рабочей поверхности | ≤ 1 мкм |
| Особенности | Автоцентрирование детали, работа парами, возможность крепления стяжками |

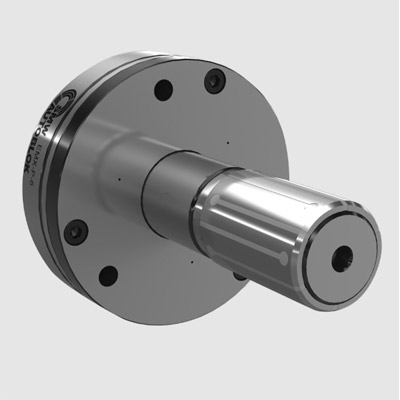

Разжимная оправка — это прецизионная оснастка, предназначенная для закрепления валов, шестерен и втулок по внутреннему посадочному отверстию. В отличие от жестких оправок, базирующих деталь по зазору, разжимная оправка центрирует деталь равномерно расширяясь, полностью выбирая зазор и исключая эксцентриситет.
По конструкции делятся на цанговые (с механическим зажимом) и гидропластовые (с равномерным давлением гидромассы на тонкостенную втулку). Гидропластовые оправки обеспечивают идеальную соосность и не деформируют тонкостенные детали, так как давление распределяется по всей поверхности контакта. Оправки являются обязательным оснащением кругломеров и станций контроля при проверке радиального биения наружной поверхности относительно внутреннего базового отверстия.
| Характеристика | Значение |
| Тип оснастки | Разжимная оправка |
| Принцип действия | Цанговый (механический) / Гидропластовый (гидравлический) |
| Базирование | По внутреннему отверстию детали |
| Ди |
