Мультисенсорные измерительные машины
Универсальные метрологические системы комплексного контроля, объединяющие контактные и бесконтактные методы измерения
Универсальные метрологические системы комплексного контроля, объединяющие контактные и бесконтактные методы измерения

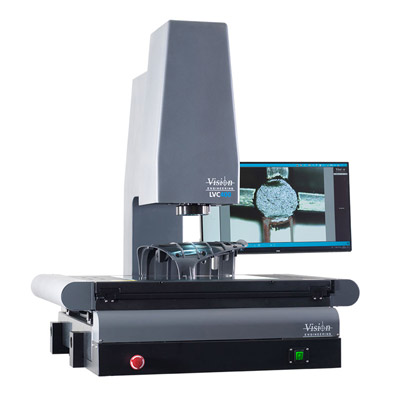

Мультисенсорные измерительные машины — это высокотехнологичные контрольно-измерительные комплексы, сочетающие в одном устройстве несколько типов датчиков: контактные щупы, оптические камеры и лазерные сканеры. Такая интеграция позволяет проводить всесторонний контроль деталей любой сложности без переустановки изделия на другом оборудовании.
Контактный метод идеально подходит для измерения жестких геометрических размеров и внутренних элементов, оптический — для быстрого контроля мягких, деформируемых или отражающих поверхностей, а лазерный — для высокоскоростного сканирования сложных объемных профилей и обратного инжиниринга. Переход между датчиками осуществляется автоматически по программе, что значительно сокращает время цикла измерений и полностью исключает погрешности, связанные с перебазировкой детали. Эти машины являются оптимальным решением для современных производств и лабораторий, где требуется оценивать изделия, сочетающие в себе микрорельеф, гладкие поверхности и сложную пространственную геометрию.
Настольная мультисенсорная измерительная машина серии MicroVision разработана для лабораторий и производств, где требуется высочайшая точность при работе с миниатюрными изделиями. Комплекс сочетает в себе прецизионный контактный щуп для измерения внутренних размеров и оптическую систему с высоким разрешением для бесконтактного контроля острых кромок, мягких материалов и микроэлементов. Автоматизированная смена датчиков по программе позволяет измерять сложные детали за один цикл без участия оператора. Система идеально подходит для контроля медицинских компонентов, часовых механизмов и электроники.
| Характеристика | Значение |
| Тип машины | Настольная мультисенсорная (оптика + контакт) |
| Диапазон измерений (X×Y×Z) | 200 × 200 × 150 мм |
| Погрешность измерений (MPEE) | от 1.5 мкм |
| Оптическое увеличение | До 200х (с motorized zoom) |
| Контактный датчик | Щуповой, усилие 0.05 Н |
| Максимальный вес детали | 10 кг |
| Управление | ЧПУ (автоматический цикл) |
Универсальная мультисенсорная машина OptiTouch Pro — это оптимальное решение для инструментального производства и контрольных отделов машиностроительных предприятий. Машина оснащена поворотной головкой, которая автоматически переключается между измерительным щупом для жестких геометрических размеров и лазерным сканером для быстрого захвата сложных 3D-профилей. Интеграция всех данных в единый отчет позволяет проводить комплексный контроль детали за одну установку. Применение линейных двигателей обеспечивает высокую скорость перемещения без вибраций, что критически важно для сканирования.
| Характеристика | Значение |
| Тип машины | Мостовая мультисенсорная (контакт + лазер) |
| Диапазон измерений (X×Y×Z) | 600 × 500 × 400 мм |
| Погрешность измерений (MPEE) | от 2.5 мкм |
| Скорость лазерного сканирования | до 500 000 точек/сек |
| Система привода | Линейные двигатели (высокая динамика) |
| Максимальный вес детали | 150 кг |
| Защита от вибраций | Встроенная пневморазвязка |
Портальная мультисенсорная система GantryMax 3D создана для метрологического контроля крупногабаритных изделий: авиационных турбин, автомобильных кузовов, пресс-форм и массивных сварных конструкций. Благодаря портальной конструкции, станок обладает огромным рабочим пространством при минимальных требованиях к площади цеха. В одной машине интегрированы длинноходовые контактные щупы для проверки допусков формы и высокоскоростные лазерные сканеры для обратного инжиниринга и инспекции свободных поверхностей. Активная система термокомпенсации гарантирует стабильность измерений прямо в производственном цеху при колебаниях температуры.
| Характеристика | Значение |
| Тип машины | Портальная мультисенсорная (контакт + лазер) |
| Диапазон измерений (X×Y×Z) | 3000 × 2000 × 1500 мм |
| Погрешность измерений (MPEE) | от 5 мкм + L/300 |
| Зона досягаемости лазера | Автоматический поворот на 360° |
| Максимальный вес детали | до 5000 кг |
| Термокомпенсация | Активная (датчики на гранитной базе и балках) |
| Время автоматической смены датчика | Менее 5 секунд |
