Измерительные станции для валов

Высокопроизводительные системы для комплексного контроля геометрии и размеров цилиндрических деталей

Подробнее

Измерительные станции для валов — это специализированные контрольно-измерительные комплексы, предназначенные для быстрой и всесторонней проверки цилиндрических деталей, таких как валы, оси, шпиндели и роторы электродвигателей. Поскольку валы являются критически важными вращающимися узлами, к их геометрии предъявляются жесткие требования по допускам диаметров, биения, соосности и цилиндричности, которые крайне сложно и долго оценивать традиционными ручными инструментами.

Станции оснащаются несколькими высокоточными электронными датчиками, которые одновременно снимают показания с различных участков детали, установленной в призмах или центрах. Многоканальная система позволяет за несколько секунд измерить десятки параметров вала по всей его длине без переустановки детали. Процесс измерения максимально автоматизирован, что исключает влияние человеческого фактора на результат. Полученные данные мгновенно обрабатываются специализированным программным обеспечением, которое визуализирует отклонения, формирует подробные протоколы и интегрируется с системами управления качеством предприятия. Такие станции незаменимы на линиях серийного и массового производства в автомобилестроении и моторостроении, где требуется 100-процентный контроль выпускаемой продукции.

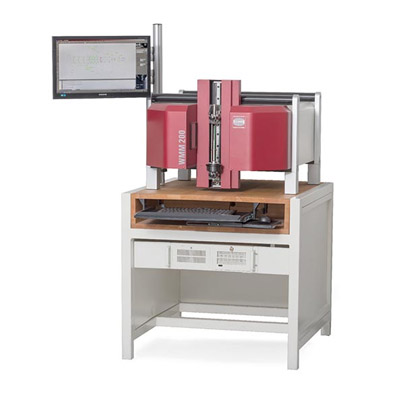

Полуавтоматическая измерительная станция для валов

Полуавтоматическая станция предназначена для высокопроизводительного контроля валов средних габаритов в условиях мелко- и среднесерийного производства. Оператор вручную устанавливает деталь в центры или призмы и запускает цикл, после чего система автоматически снимает показания со всех датчиков.

Станция оснащена набором электронных измерительных головок, установленных на поворотных кронштейнах, что позволяет измерять наружные диаметры на разных ступенях вала, а также радиальное и торцевое биение за один цикл. Полученные данные мгновенно обрабатываются ПО, которое окрашивает параметры в зеленый или красный цвет в зависимости от поля допуска, формируя понятный протокол. Это оптимальное решение для замены трудоемкого ручного контроля индикаторами.

Характеристика	Значение
Тип оборудования	Полуавтоматическая измерительная станция для валов
Диапазон контролируемых диаметров	3 – 80 мм
Максимальная длина вала	до 500 мм
Количество измерительных модулей	от 2 до 8 (зависит от конфигурации)
Дискретность измерительных головок	0.0001 мм (0.1 мкм)
Базирование детали	В центрах или жестких призмах
Время цикла измерения	от 5 секунд
Особенности	Ручная загрузка вала, автоматический съем данных, цветовая индикация допусков

Автоматическая многомерная станция для валов с ЧПУ

Автоматическая станция с ЧПУ предназначена для комплексного контроля геометрии длинных и тяжелых валов (коленчатых валов, шпинделей, роторов) без участия оператора в процессе измерения. Каретка с измерительными модулями перемещается вдоль оси детали с помощью шагового привода, поочередно проверяя все ступени и шейки вала.

Моторизованный привод обеспечивает стабильную скорость перемещения и позиционирование с точностью до микрометров, что позволяет выявлять конусность, бочкообразность и овальность на каждом участке. Станция оснащена пневматическими или гидравлическими механизмами подъема детали, минимизирующими физический труд. ПО автоматически строит 3D-модель отклонений вала и интегрируется с заводскими системами статистического контроля (SPC).

Характеристика	Значение
Тип оборудования	Автоматическая многомерная станция для валов с ЧПУ
Привод перемещения	Шаговые двигатели по осям X/Z
Диапазон контролируемых диаметров	5 – 250 мм
Максимальная длина вала	до 1500 мм
Погрешность позиционирования	± 1 мкм
Количество измерительных каналов	до 16 (одновременно)
Особенности	Автоматический цикл, пневматическая загрузка детали, выявление формы (конус, бочка), интеграция SPC

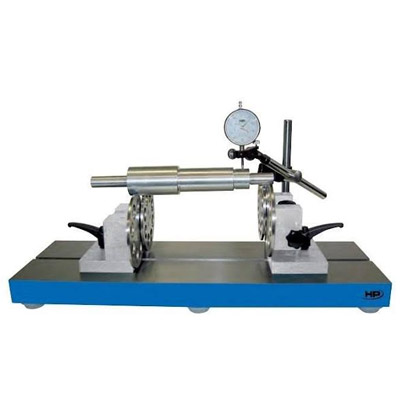

Станция для контроля биения и соосности

Станция для контроля биения — это узкопрофильное оборудование, предназначенное для проверки геометрии валов в процессе вращения. Деталь устанавливается в жесткие центра, и станция плавно вращает ее с помощью моторизованного привода. В это время струйные или рычажные датчики непрерывно считывают профиль поверхности, фиксируя минимальное и максимальное отклонения.

Прибор позволяет точно разделить погрешности: определить чистовое радиальное биение (эксцентриситет), полное радиальное биение (с учетом овальности) и торцевое биение опорных буртов. Это критически важно для валов высокооборотистых двигателей и шпинделей станков, где даже микронное биение приводит к вибрациям и разрушению подшипников. Результаты выводятся в виде круговой диаграммы на мониторе ПК.

Характеристика	Значение
Тип оборудования	Станция для контроля биения и соосности валов
Тип вращения детали	Моторизованный привод с плавной регулировкой оборотов
Максимальная масса детали	до 50 кг
Дискретность датчиков биения	0.0001 мм
Погрешность измерения биения	± 0.5 мкм
Контролируемые параметры	Радиальное биение, полное радиальное биение, торцевое биение, соосность шеек
Особенности	Вывод круговой диаграммы биения, автоматическое центрирование в центрах
